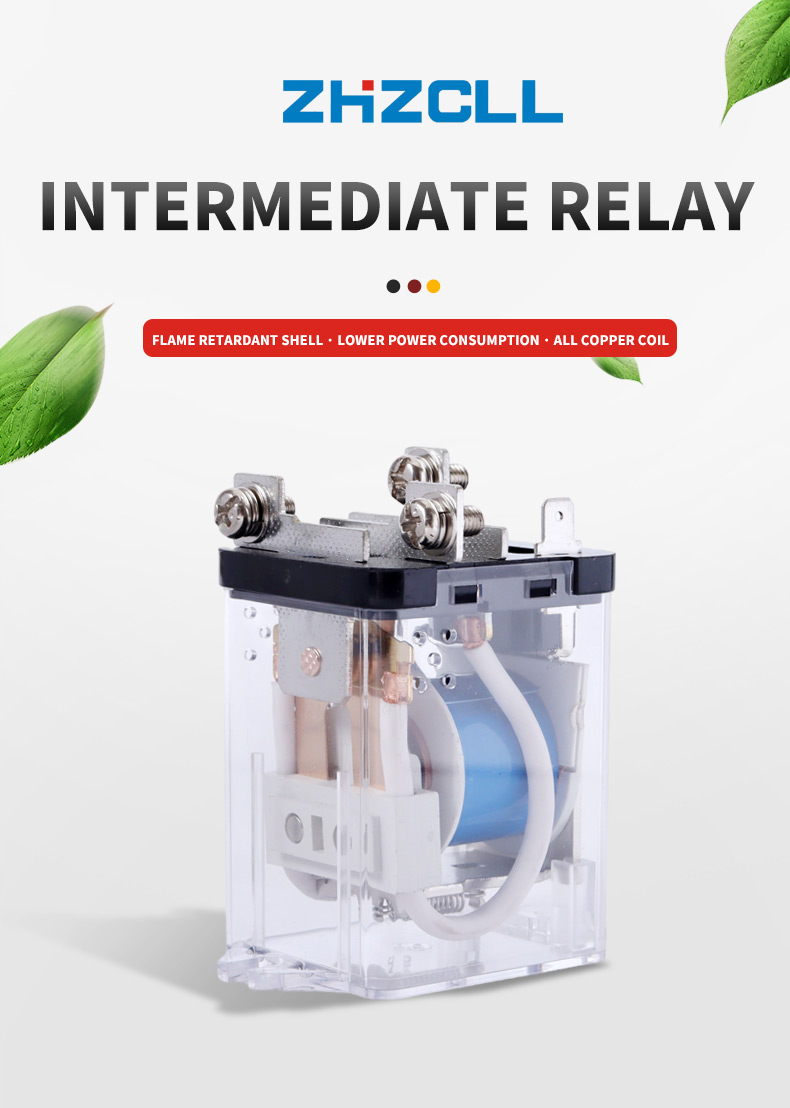

 JQX-59F High power relay

JQX-59F High power relay

JQX-59F High power relay

JQX-59F High power relay

JQX-59F High power relay

JQX-59F High power relay

JQX-59F High power relay

JQX-59F High power relay

JQX-59F High power relay

JQX-59F High power relay

Contact Ratings

Contact Ratings

1Z,1H,1D

Contact Resistance

100MΩ(1A 6VDC)

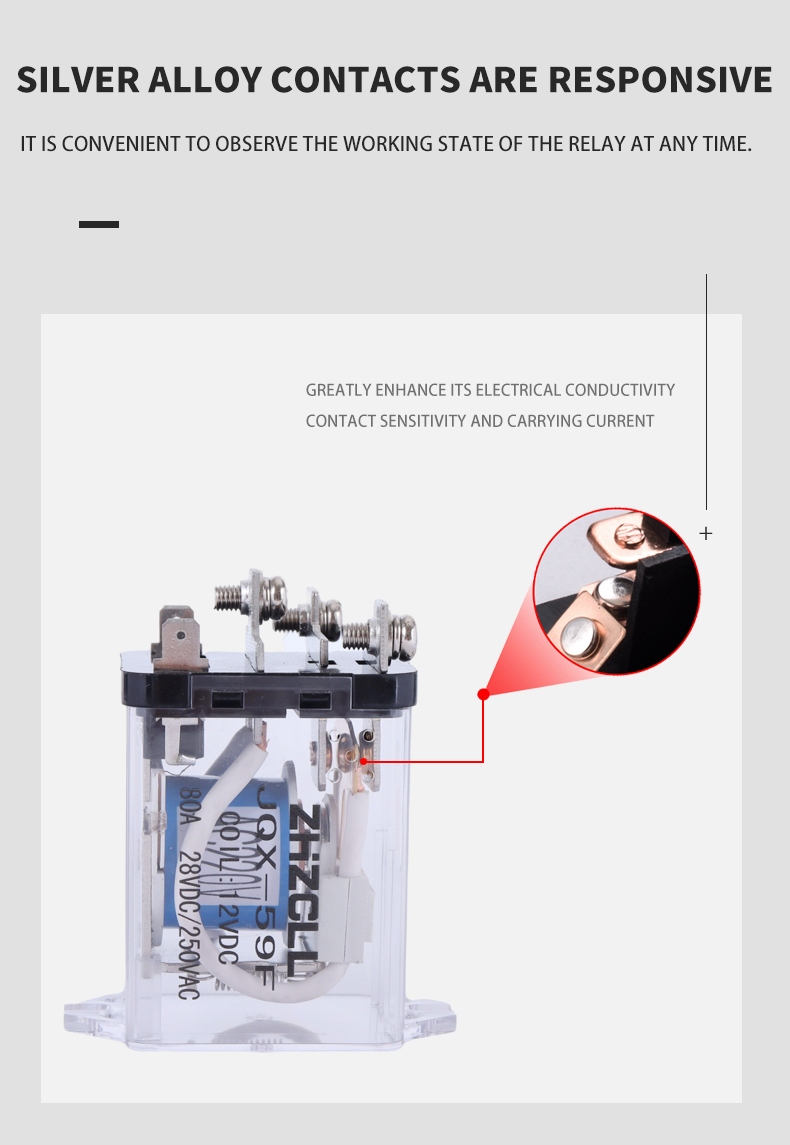

Contact Material

AgCdO

Contact Capacity

80A 250VAC/30VDC

Specification

Insulation Resistance

1000MΩ,500VDC

Dieletric Strength

BCC 2500V 1 min

BOC 1200V 1 min

Operate Time

25ms/25ms

Terminal Type

Screw

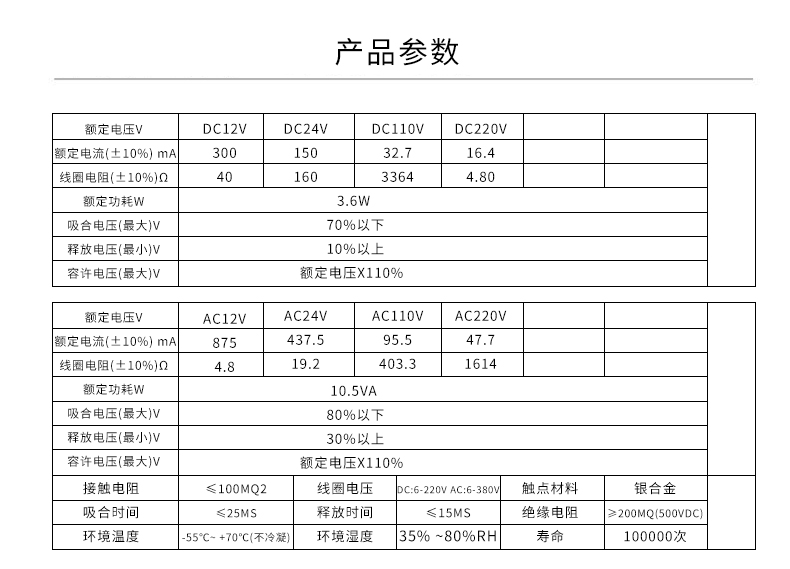

Coil Ratings

Norminal Coil Power

DC:3.6W AC:4.4VA

Coil Versions

Nominal

Voltage

VDC

Pull-in

Voltage

VDC

Release

Voltage

VDC

Coil

Resistance

Ω:±10%

Nominal

Voltage

VAC

Pull-in

Voltage

VAC

Release

Voltage

VAC

Coil

Resistance

Ω:±10%

6

4.80

0.60

10

6

4.80

1.80

8.27

12

9.60

1.20

40

12

9.60

3.60

32.7

24

19.2

2.40

160

24

19.20

7.20

130

48

38.4

4.80

640

48

38.40

14.4

523.6

60

48.0

6.00

2800

110

88.00

36.0

2750

110

88.0

11.0

9650

220/240

176.0

72.0

11000/13090
