Features:
80A Contact Change-over Capacity
With Operating and Dust-proof Type
Contact Ratings
|
Contact Ratings
|
1Z,1H,1D 2Z,2H,2D
|
Contact Resistance
|
30MΩ(1A 6VDC)
|
Contact Capacity
|
80A 120A 250VAC 2HP 250VAC
|
Specification
|
Insulation Resistance
|
1000MΩ,500VDC
|
Dielectric Strength
|
BCC 2500VAC 1 minute
|
BOC 1200VAC 1 minute
|
Operate Time
|
25ms/25ms
|
Terminal Type
|
Fast-connected terminals
|

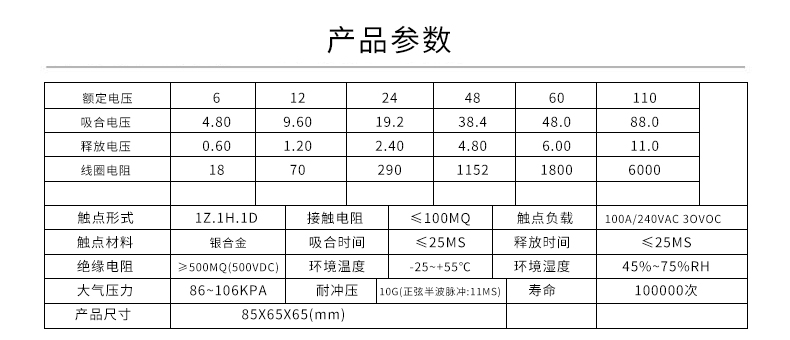

Coil Ratings
|
NormalCoil Power
|
DC
|
Coil Versions
|
Nominal Voltage VDC
|
Pull-in Voltage VDC
|
Release Voltage VDC
|
Coil Resistance Ω: ±
10%
|
Nominal Voltage VAC
|
Pull-in Voltage VAC
|
Release Voltage VAC
|
Coil Resistance Ω: ±
10%
|
6
|
4.20
|
0.60
|
18
|
6
|
4.80
|
1.80
|
9
|
12
|
8.40
|
1.20
|
70
|
12
|
9.60
|
3.60
|
36
|
24
|
16.8
|
2.40
|
290
|
24
|
19.20
|
7.20
|
144
|
48
|
33.6
|
4.80
|
1152
|
48
|
38.40
|
14.40
|
576
|
60
|
42.0
|
6.00
|
2800
|
110
|
88.00
|
36.00
|
3500
|
110
|
88.0
|
11.0
|
9650
|
220/240
|
176.00
|
72.00
|
12000/14400
|
|
